Drahtseilklemmen ähnlich DIN EN 13411-5 (DIN 1142)

Seil-Ø

Maße gemäß Zeichnung (mm)

erforderliche Anzahl

Anzugsmoment

ca. Gewicht

Verpackungseinheit

mm

d1

h1

a



Stück

Nm

kg

Stück

5,0

M 5

25

12

3

2,0

0,021

100

6,5

M 6

32

14

3

3,5

0,04

100

8,0

M 8

41

18

4

6,0

0,082

50

10,0

M 8

46

20

4

9,0

0,092

50

12,0

M 10

56

24

4

20,0

0,171

25

13,0

M 12

64

27

4

33,0

0,275

25

14,0

M 12

66

28

4

33,0

0,277

25

16,0

M 14

76

32

4

49,0

0,43

1

19,0

M14

83

36

4

68,0

0,49

1

22,0

M 16

96

40

5

107,0

0,68

1

26,0

M 20

111

46

5

147,0

1,17

1

30,0

M 20

127

54

6

212,0

1,40

1

34,0

M 22

141

60

6

296,0

2,13

1

40,0

M 24

159

68

6

363,0

2,68

1

































Drahtseilklemme_DIN_1142

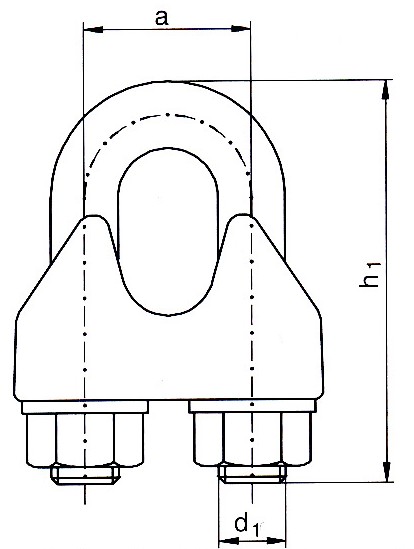

Abmessungen_Klemme_DIN_1143

Eiformklemme

Seil-Ø

Maße gemäß Zeichnung (mm)

ca. Gewicht

Verpackungseinheit

mm

l

h

d

kg

Stück

2

28

11

M 5

0,022

100

3

28

12

M 5

0,023

100

4

34

14

M 6

0,040

100

5

34

15

M 6

0,040

100

6

35

15

M 6

0,050

100

Simplexklemmen Nr. 103

Seil-Ø

Maße gemäß Zeichnung (mm)

ca. Gewicht

Verpackungseinheit

mm

l1

d

kg

Stück

2

15

M 4

0,0045

100

3

17

M 4

0,0070

100

4

20

M 5

0,0125

100

5

25

M 5

0,0170

100

6

30

M 6

0,0250

100

7

33

M 8

0,0280

50

8

37

M 8

0,05

50

10

42

M 10

0,07

25

Duplexklemmen Nr. 104

Seil-Ø

Maße gemäß Zeichnung (mm)

ca. Gewicht

Verpackungseinheit

mm

l2

d

kg

Stück

2

30

M 4

0,009

100

3

35

M 4

0,014

100

4

40

M 5

0,025

100

5

50

M 5

0,034

100

6

60

M 6

0,05

100

7

64

M 8

0,056

50

8

75

M 8

0,10

50

10

84

M 10

0,18

25

Drahtseilklemmen, ehemals DIN 741

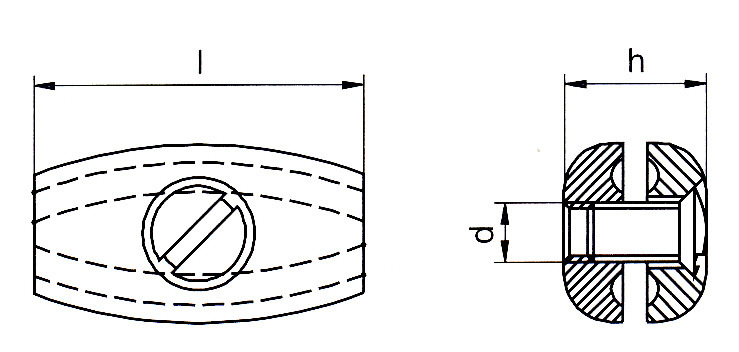

Abmessungen_Eiformklemme
Eiformklemme

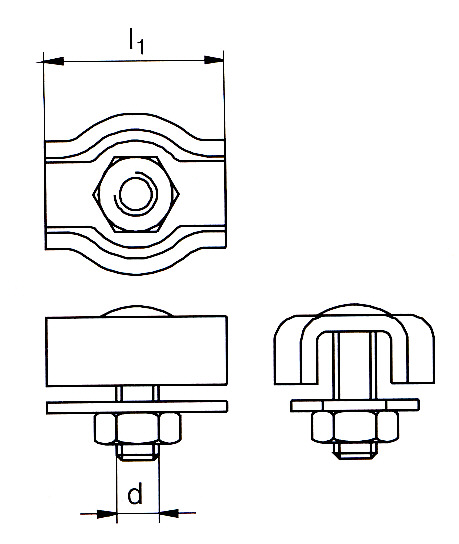

Abmessungen_Siplexklemme
Simplexklemme

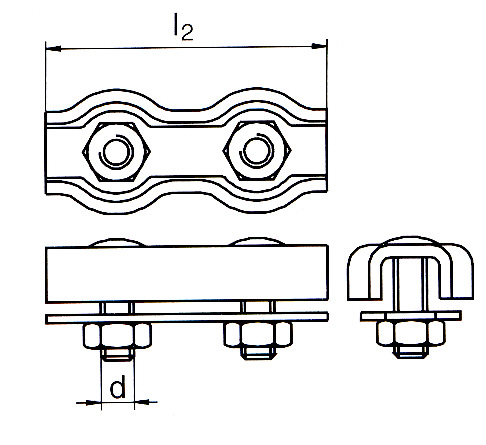

Abmessungen Duplexklemme
Duplexklemme

Nenngröße

a

d1

h1

Gewicht

VPE

mm

inch

mm

mm

mm

kg

Stück

3,0

1/8”

9

M4

20

0,014

250

5,0

3/16”

11

M5

24

0,015

250

6,5

1/4”

13

M5

28

0,021

200

8,0

5/16”

16

M6

34

0,041

100

9,5

3/8”

19

M8

42

0,068

50

11,0

7/16”

20

M8

44

0,072

50

13,0

1/2”

24

M10

55

0,13

50

14,0

9/16”

25

M10

57

0,135

50

16,0

5/8”

29

M12

63

0,21

25

19,0

3/4”

32

M12

75

0,28

25

22,0

7/8”

37

M14

85

0,40

10

26,0

1”

41

M14

95

0,44

10

30,0

1 1/8”

48

M16

110

0,66

1

Abmessungen_NIRO_Drahtseilklemme2

Alle Angaben sind Circa-Werte und können gegebenenfalls abweichen.
Alle Angaben ohne Gewähr!
