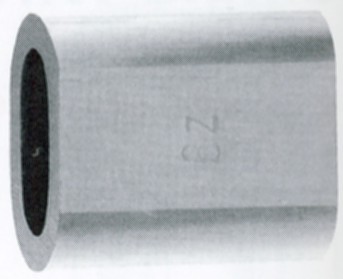

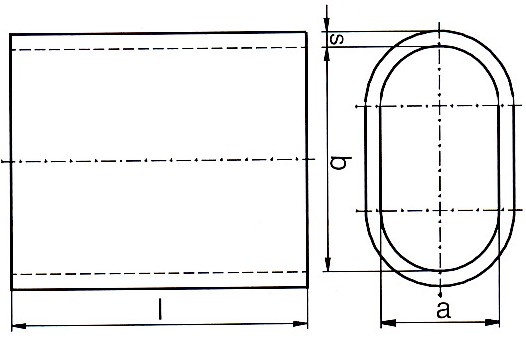

Aluminium-Pressklemmen DIN EN 13411-3
Form A, zylindrisch

gegruendet

Pressklemmen Nr.

Maße gemäß Zeichnung (mm)

ca. Gewicht

Verpackungseinheit



a

b

l

s

kg/100 Stück

Stück

3,0

3,3

6,6

11

1,25

0,084

250

4,0

4,4

8,8

14

1,70

0,181

100

5,0

5,5

11,0

18

2,10

0,357

100

6,0

6,6

13,2

21

2,50

0,586

100

8,0

8,8

17,6

28

3,30

1,370

100

10,0

10,9

21,8

35

4,10

2,640

100

12,0

13,2

26,4

42

4,90

4,580

50

13,0

14,2

28,4

46

5,40

5,970

50

14,0

15,3

30,6

49

5,80

7,350

50

16,0

17,5

35,0

56

6,70

11,100

50

18,0

19,6

39,2

63

7,60

15,9

50

20,0

21,7

43,4

70

8,40

21,700

50

22,0

24,3

48,6

77

9,20

29,200

1

24,0

26,4

52,8

84

10,00

37,600

1

26,0

28,5

57,0

91

10,90

48,100

1

28,0

31,0

62,0

98

11,70

60,300

1

32,0

35,2

70,4

112

13,40

89,700

1

Abmessungen_Alu_Pressklemme
Alu_Pressklemme

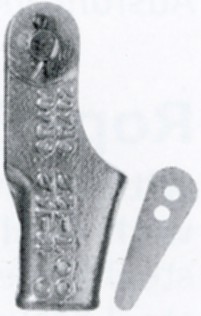

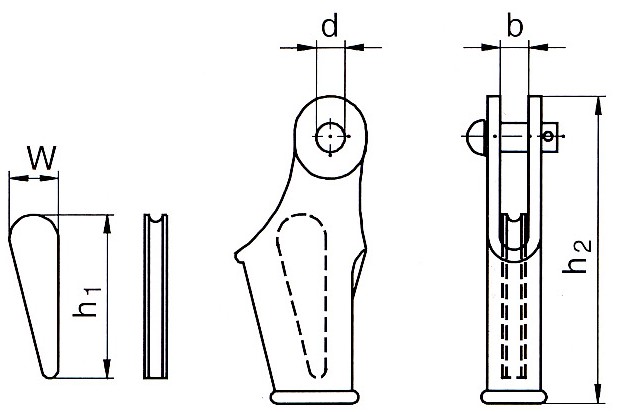

Keil-Endklemmen DIN 43148
mit Keil, Bolzen und Kupfersplint
feuerverzinkt

Abmessungen_Keil_Endklemme

Seil-Ø

Maße gemäß Zeichnung (mm)

Tragfähigkeit

ca. Gewicht

Verpackungseinheit

mm

h1

w

b

d

h2

t

kg

Stück

6 - 7

85

30

14

14,0

150

0,5

0,75

1

8

81

24

14

14,0

150

0,5

0,80

1

9 - 12

78

20

14

14,0

150

0,5

0,85

1

10 - 12

81

24

17

17,0

163

1,0

1,10

1

12 - 14

76

20

17

17,0

163

1,0

1,15

1

12 - 15

107

36

20

20,0

220

2,5

1,20

1

16 - 20

136

49

24

25,0

273

5,5

5,54

1

21 - 26

210

81

30

33,5

370

8,0

11,96

1

27 - 32

212

88

37

48,5

486

10,0

26,88

1

Keil_Endklemme

Seilschlösser DIN 15315
mit Keil, Bolzen, Scheiben und Splinten
galvanisch verzinkt

Abmessungen_Seilschloss

Nenngröße

Seil-Ø

Maße gemäß Zeichnung (mm)

ca. Gewicht

Verpackungseinheit



mm

h1

w

b

d

e

h2

kg

Stück

5,0

4 - 5

68

19

12

10

14

110

0,18

1

6,5

5 - 6,5

58

19

10

10

16

100

0,21

1

8,0

6 - 8

92

25

14

12

20

150

0,45

1

11,0

9 - 11

117

32

17

16

26

190

1,30

1

14,0

12 - 14

141

38

22

18

32

230

2,00

1

17,0

15 - 17

162

46

25

22

36

260

3,50

1

20,0

18 - 20

186

52

27

25

40

300

5,50

1

25,0

22 - 25

180

60

40

42

40

285

6,50

1

30,0

26 - 30

182

62

55

52

55

335

9,50

1

Seilschloss

Alle Angaben sind Circa-Werte und können gegebenenfalls abweichen.
Alle Angaben ohne Gewähr!
