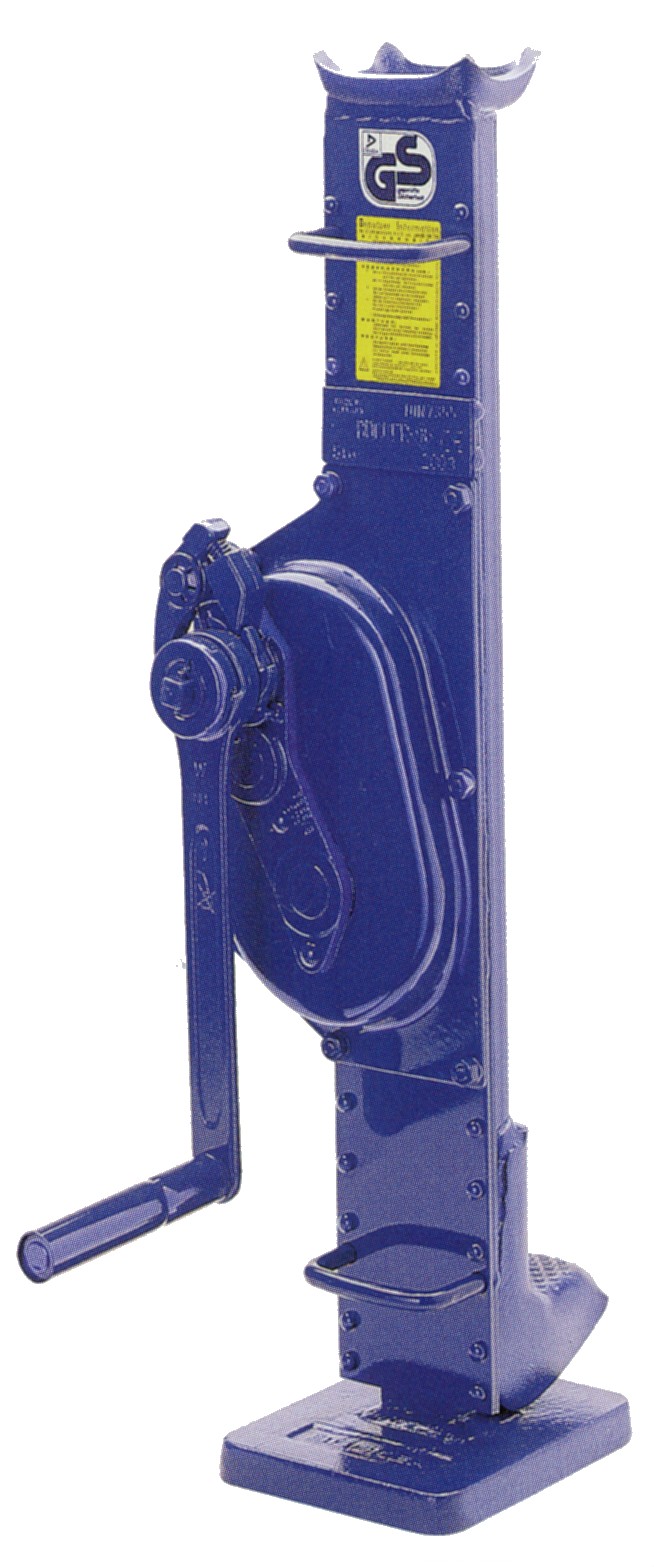

Stahlwinden nach DIN 7355

Stahlwinde1

Artikel-Nr.

Hubkraft

Bauhöhe

Hubhöhe

    Klauenhöhe    in tiefster Stellung

Gewicht

101.015-0350

1,5t

725 mm

350 mm

65 mm

13 kg

101.030-0350

3,0t

725 mm

350 mm

70 mm

20 kg

101.050-0350

5,0 t

725 mm

350 mm

75 mm

27 kg

101.075-0350

7,5 t

725 mm

350 mm

75 mm

29 kg

101.100-0400

10,0 t

800 mm

400 mm

80 mm

42 kg

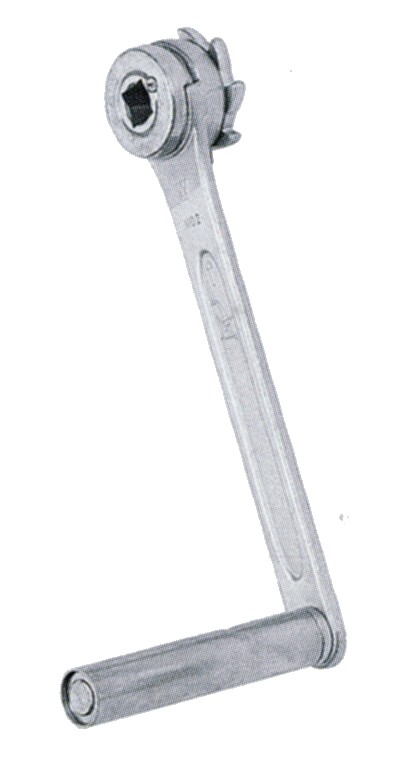

Sicherheitskurbel

Ausgerüstet mit Sicherheitskurbel

Die Sicherheitskurbel hält zusammen mit der Doppelsperrklinke mit Nirostafeder die Last in jeder Höhe fest. Sie entspricht den berufsgenossenschaftlichen Vorschriften. Bei Rechtsdrehen wird die Last gehoben, bei Linksdrehen wird die Last gesenkt.

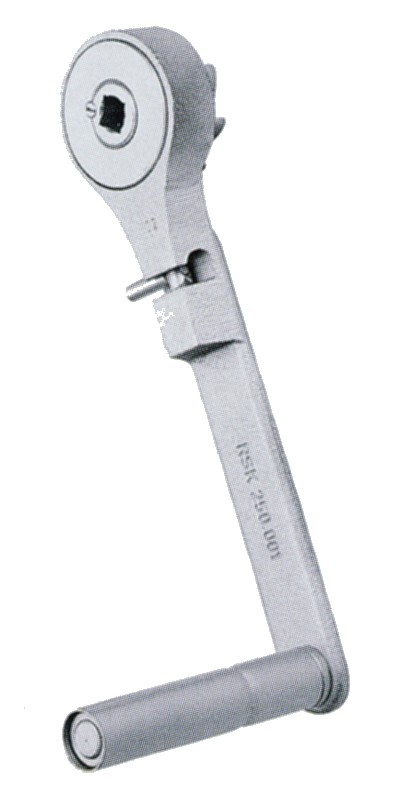

Sicherheits-Ratschenkurbel

Wahlweise mit Sicherheits-Ratschenkurbel

Die Sicherheits-Ratschenkurbel ist vom Aufbau und der Verwendbarkeit wie die Sicherheitskurbel geeignet. Man setzt sie bei Arbeiten auf engstem Raum ein, da, wo der Kurbelarm nicht um 360° gedreht werden kann. Durch Auf- und Abwärtsbewegen der Sicherheits-Ratschenkurbel kann die Last gehoben und gesenkt werden. Heben oder Senken wird durch Umlegen eines Hebels am Kurbelarm eingestellt.

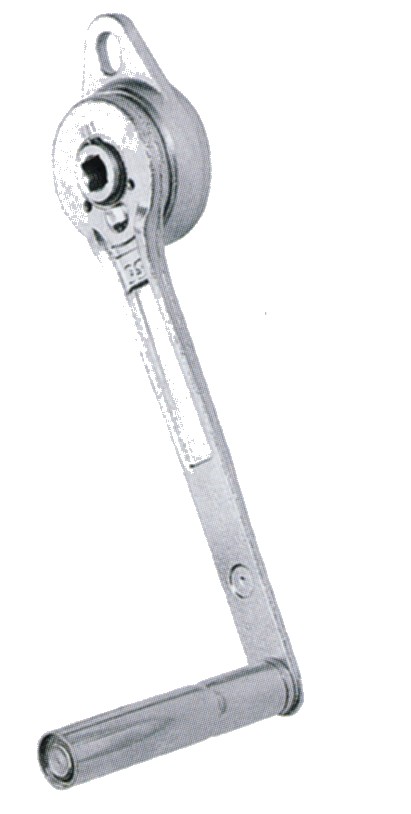

Druckrollen-Sicherheitskurbel

oder mit Druckrollen-Sicherheitskurbel

Die Druckrollen-Sicherheitskurbel basiert auf einem einzigartigen Sperrmechanismus. Für den Anwender bedeutet dies noch mehr Sicherheit und Bedienungskomfort.

  • Beidseitige Wirkungsweise
  • Unempfindlichkeit gegenüber stoßartigen Belastungswechseln
  • Höchstmaß an Robustheit und Sicherheit - für hohe Beanspruchungen
  • Kompakte und geschlossene Bauweise
  • Geringer Wartungsaufwand

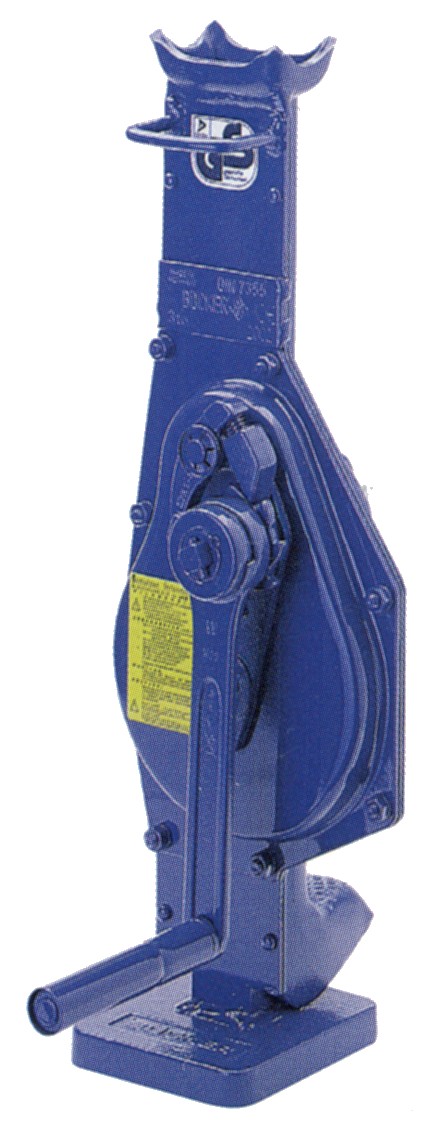

Stahlwinden - verkürzte Bauhöhe

Stahlweinde verkürzte Bauhöhe

Artikel-Nr.

Hubkraft

Bauhöhe

Hubhöhe

   Klauenhöhe     in tiefster Stellung

Gewicht

102.015-0250

1,5t

550 mm

250 mm

ca. 75 mm

11 kg

102.030-0275

3,0t

570 mm

275 mm

ca. 75 mm

18 kg

102.050-0300

5,0 t

600 mm

300 mm

ca. 80 mm

24 kg

102.075-0300

7,5 t

625 mm

300 mm

ca. 80 mm

26 kg

102.100-0300

10,0 t

650 mm

300 mm

ca. 100 mm

38 kg

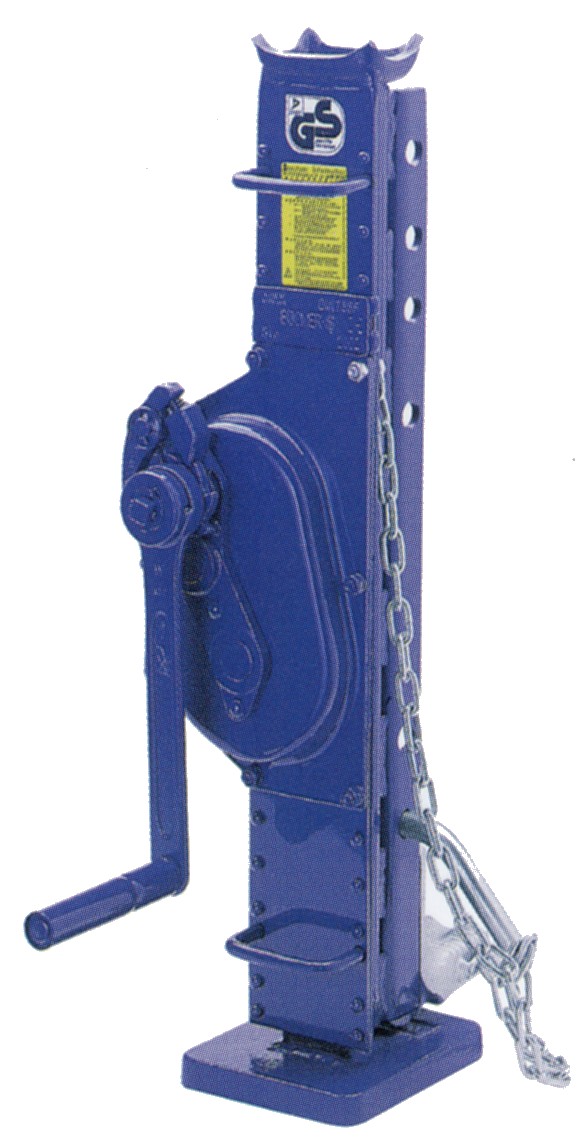

Stahlwinden - verstellbare Klaue “System Kirsten” (Das Original)

Stahlwinde verstellbare Klaue

Artikel-Nr.

Hubkraft

Bauhöhe

Hubhöhe

    Klauenhöhe    in tiefster Stellung

Gewicht

103.015-0350

1,5t

725 mm

350 mm

50 mm

19 kg

103.030-0350

3,0t

725 mm

350 mm

55 mm

26 kg

103.050-0350

5,0t

725 mm

350 mm

65 mm

34 kg

103.100-0400

10,0t

800 mm

400 mm

70 mm

51 kg

Alle Angaben sind Circa-Werte und können gegebenenfalls abweichen.
Alle Angaben ohne Gewähr!
