VIP-Anbauhaken schraubbar VABH-B

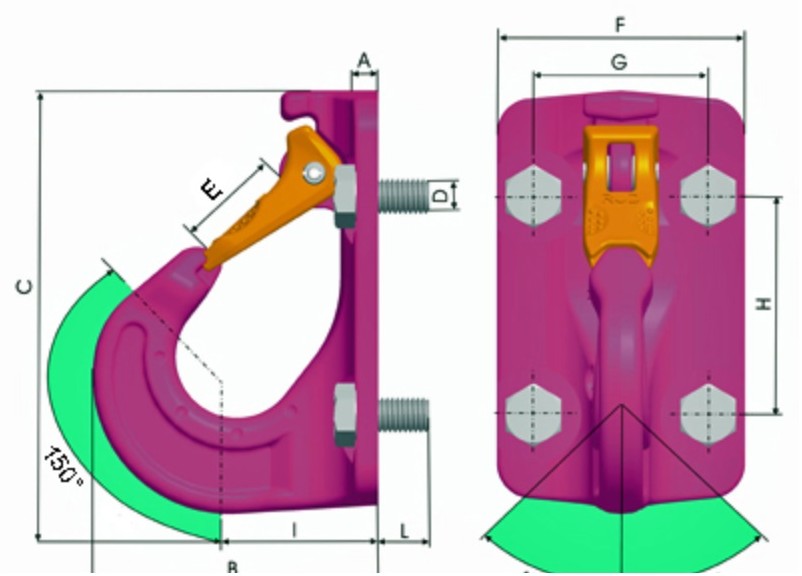

VABH-B_Maße VABH-B
gegruendet

Bezeichnung

Tragfähig- keit (t)

MW

A

B

C

F

G

H

I

L

RUD Universal- schraube

Gewicht  kg

VABH-B 1,5t

1,5

25

6,5

78

117

70

48

60

38

15

4 x M10

0,78

VABH-B 2,5t

2,5

30

7,5

101

148

85

60

75

49

18

4 x M12

1,73

VABH-B 4t

4,0

35

10

122

171

104

70

90

59

25

4 x M16

3,0

VABH-B 6,7t

6,7

40

12

156

208

120

85

110

70

30

4 x M20

5,6

VIP-Anbauhaken schraubbar VCGH-G

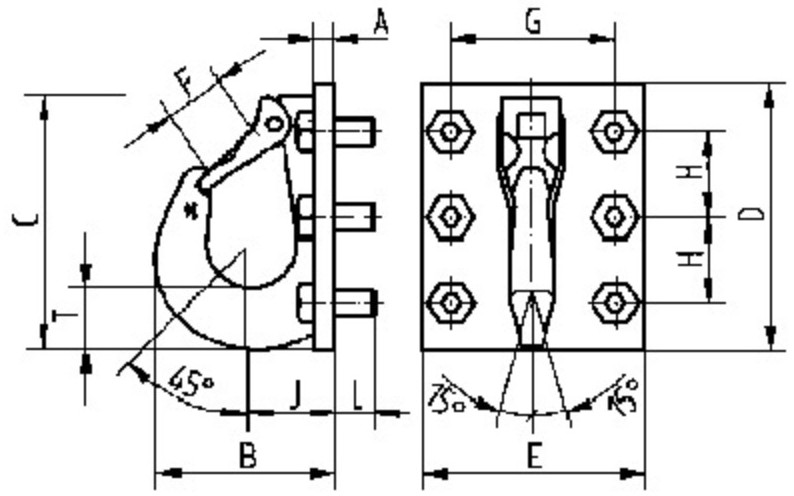

VCGH-G_Maße
VCGH-G

Bezeichnung

Tragfähig- keit (t)

MW

A

B

C

D

F

G

H

I

L

RUD Universal- schraube

Gewicht  kg

VCGH-G16

10

48

15

141

200

220

120

170

150

70

35

4 x M24

6,4

VCGH-G20

16

63

20

187

272

288

150

210

220

87

30

6 x M24

10,4

VCGH-G22

20

63

20

195

276

292

150

240

220

92

30

6 x M24

17,5

VIP-Anbauhaken schweißbar VABH-W

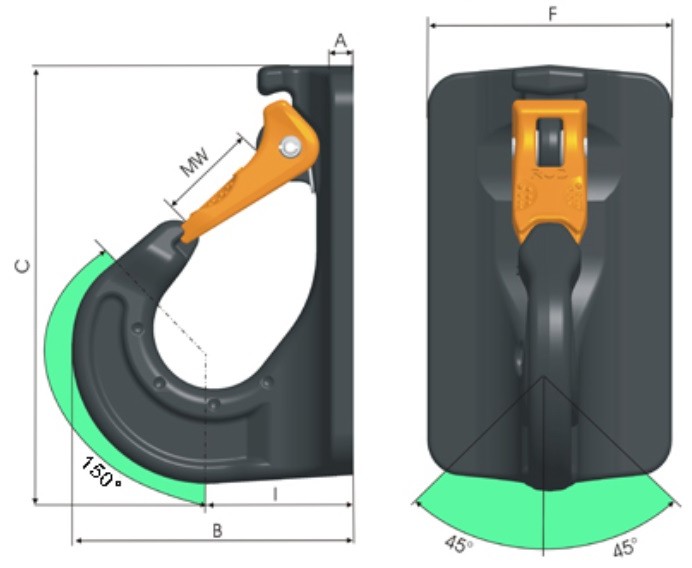

VABH-W_Maße VABH-W

Bezeichnung

Tragfähig- keit (t)

MW

A

B

C

F

I

Schweißnaht-
dicke
Kehlnaht

Gewicht  kg

VABH-W 1,5t

1,5

25

7,5

78

117

70

38

3

0,8

VABH-W 2,5t

2,5

30

8,5

101

148

85

49

3

1,8

VABH-W 4t

4,0

35

11

122

171

104

59

4

3,1

VABH-W 6,7t

6,7

40

13

156

208

120

70

5

5,9

VIP-Anbauhaken schweißbar VCGH-S

VCGH-S

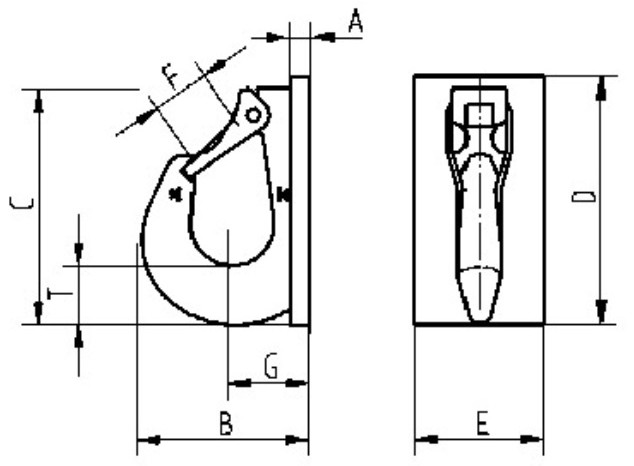

VCGH-S_Maße

Bezeichnung

Tragfähig- keit (t)
bis 45°

MW

A

B

C

D

G

I

Schweißnaht-
dicke
Kehlnaht

Gewicht  kg

VCGH-S 16

10

48

15

141

200

220

100

70

8

5,0

VCGH-S 20

16

63

20

187

272

288

120

87

8

8,4

VCGH-S 22

20

63

20

195

276

292

120

92

8

14,5

Alle Angaben sind Circa-Werte und können gegebenenfalls abweichen.
Alle Angaben ohne Gewähr!
